溴化锂溶液质量维护 原创

溴化锂吸收式机组的主要结构材料是铁和铜等金属，溴化锂溶液对这些金属腐蚀性很多，很多机组使用者为了防止机组腐蚀在机组中的溶液中添加缓蚀剂以防止腐蚀，但是如果有氧存在的情况下，即使溶液中添加了缓蚀剂，仍会对机组产生严重的腐蚀。

浑浊后的溴化锂溶液吸水性能会差，而且腐蚀物往往会引起吸收器喷嘴堵塞和冷却通路堵塞，最后会直接影响到机组的性能和寿命。根据实际经验表明，机组性能下降往往和溴化锂溶液杂质含量有关，因此，需要定期对溴化锂溶液进行检查。要是发现溴化锂溶液杂质含量过高，必需进行再生处理。

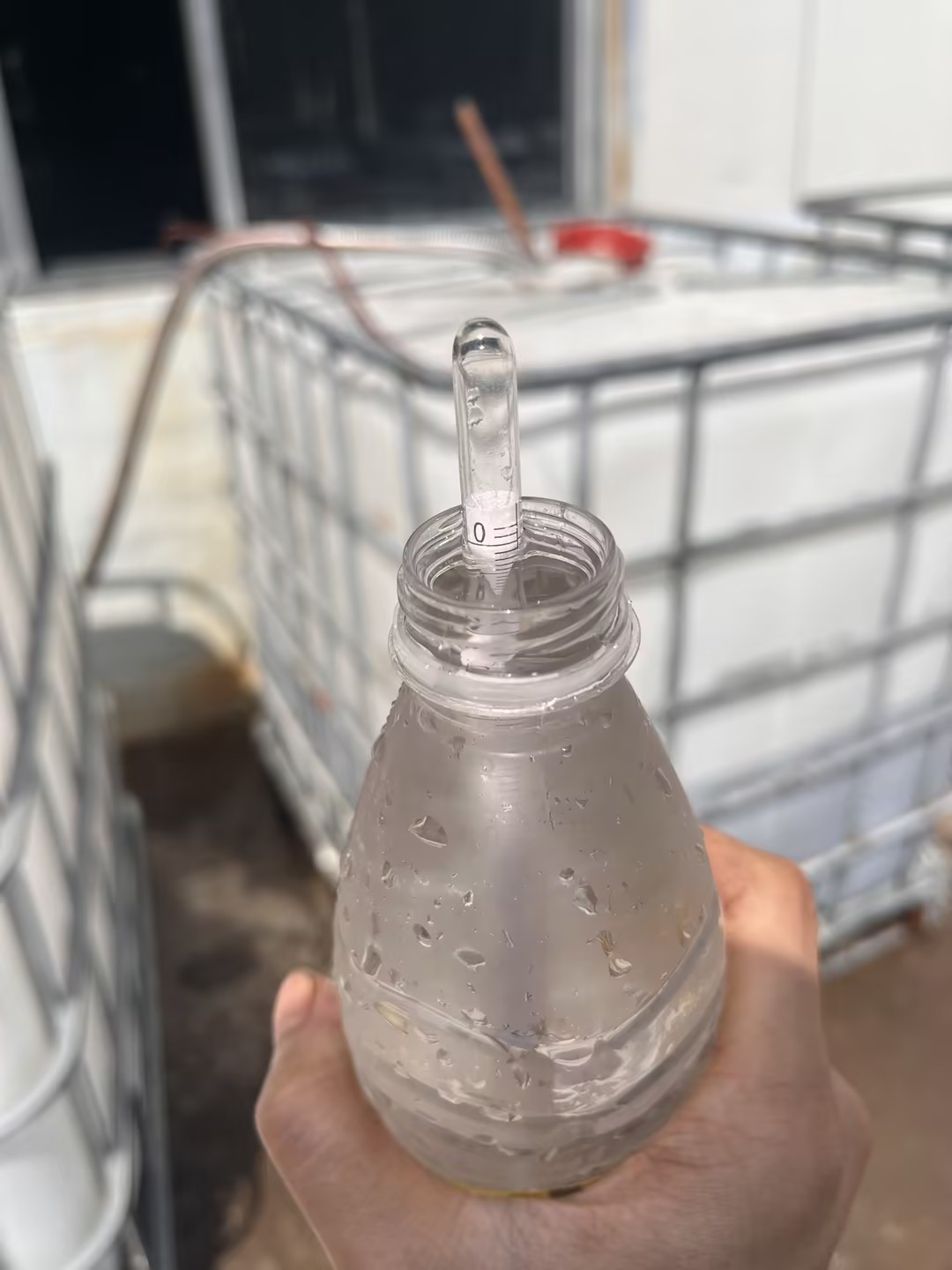

溴化锂溶液浓度‌

那么溴化锂溶液维护有哪些内容呢？
溴化锂溶液的维护管理主要是通过检查碱度，缓蚀剂浓度以及溴化锂溶液的浓度。

为了防止溴化锂溶液对金属腐蚀，在溴化锂溶液加入氢氧化锂使溶液保持适当的碱度，通常ph 调至9.0-10.5的范围。

机组在运行中，溶液的碱度随着运行的时间增大而增大，机组的气密性越差，碱度的增大就越快。

机组调试后，应用万能的ph 试纸测定溶液酸碱度并做好记录。此外，应将试样密封保存，让试样用作今后分析溶液质量时的参考，机组运行中，应定期测定机组内溴化锂溶液的ph ，如果碱性过高，可添加氢溴酸来调整，一直调整到PH达到规定值为止。添加氢溴化酸时候，氢溴酸的质量分数不能抬高，关注的速度也不能太快。可从机内取出一部分溶液，放在容器中，慢慢加入6倍以上的纯水稀释到适当质量分数的氰溴酸，待完全混合均匀后在注入机组。若溴化锂溶液的碱度过低，可以添加氢氧化锂来调整。

用万能的ph纸测定溴化锂溶液的酸碱度，方法虽然简单，但精度不高，有条件时可用PH 计测定，方法如下：取2ml左右的均匀搅拌的溶液，冲稀至（5-10）倍，然后用PH计测定。

溴化锂溶液调整碱度时，碱度需要添加氢溴酸，碱度低要加氢氧化锂。他们加入时候比较复杂，最好清有关专业的人员指导操作为宜。


溴化锂溶液防腐蚀处理‌
为了减缓溴化锂溶液对机组的腐蚀，除了添加氢氧化锂使溶液的PH在9-10.5范围外，在溶液中还添加缓蚀剂。目前采用较多的缓蚀剂就是铬酸锂，溴化锂溶液中添加铬酸锂质量分数在0.1%-0.3%的范围内。

溴化锂机组运行初期时候，溴化锂溶液中的缓蚀剂含量因生成保护膜而下降。在机组运行中，缓蚀剂也会消耗，有时比预想要快。特别是机组内存有空气的时候，机组腐蚀加剧，缓蚀剂消耗更快。因此对溴化锂溶液要严格管理。定时测量溴化锂溶液中的的缓蚀剂含量，同时测量PH 以及铁、铜、氢离子等杂质含量。溴化锂溶液铬酸锂的缓蚀剂质量分数应该保持在0.1%-0.3%范围内，若·溶液中的缓蚀剂质量分数小于0.1%则因该添加缓蚀剂。

溴化锂溶液中缓蚀剂含量测定，要配备一定的化学分析仪器及标准溶液。或者请有关专业化验单化验。有一种简单可行的方法，是根据溶液的颜色来判断缓蚀剂的质量分数。溴化锂溶液的颜色本来是无色的。加入铬酸锂之后呈黄色，溶液中铬酸锂的质量分数越高，溶液黄色就越深。具体的方法如下：将最初购买的新溶液出入试管，调整到规定的缓蚀剂含量及PH,然后将其密封，作为定期检查溶液铬酸锂含量时对比的样品，当机组溶液颜色比样品淡时，机组因该添加铬酸锂，直到与样品颜色一致。
