溴化锂制冷机原理图解【值得收藏】 原创

吸收式制冷机是蒸发式制冷的一种形式。吸收式制冷及时通过消耗热能来实现的。它是一种以热能为动力的制冷机，机组 中的溴化锂溶液在通过加热蒸发出来的水蒸气蒸发分离出的冷剂蒸汽被冷却水冷凝，凝成冷剂水，通过图解给大家详细的介绍下


溴化锂制冷机原理图解

内容来自原创力文档

吸收式制冷和蒸气压缩式制冷一样， 是利用液态制冷剂 在低压低温下气化以达到制冷目的。 所不同的是蒸气压缩式 制冷是靠消耗机械功 (或电能) 使热量从低温物体向高温物 体转移; 而吸收式制冷则靠消耗热能来完成这种非自发过 程。 溴化锂吸收式空调是以水为制冷剂、 溴化锂为吸收剂， 制冷温度在 0℃以上制冷系统。

随着全国经济的不断发展， 各个城市的供电负荷直线攀升。 据供电部门预测， 在每年的 供电负荷中， 空调负荷占到了三成左右。 一些城市夏季空调 用电甚至达到电力负荷的 40%， 并且该比例还以每年 20%的 速度递增， 这已经成为各大城市严重缺电的主要原因之一。
为您推荐：溴化锂制冷机售后维保

如何改变用电过于集中， 削减电网高峰负荷， 一直是有关部 门面临的一大难题。 燃气制冷、 冰蓄冷等方式的出现也就成 为解决这一难题很好的方案。 无可厚非， 吸收式空调肯定是传统电力空调转型的佳选之一。

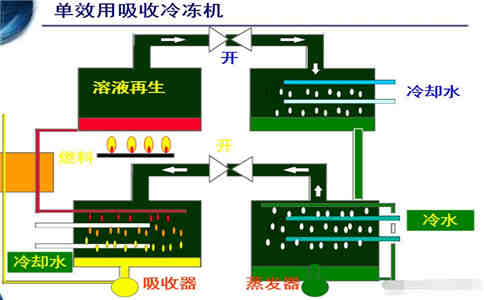

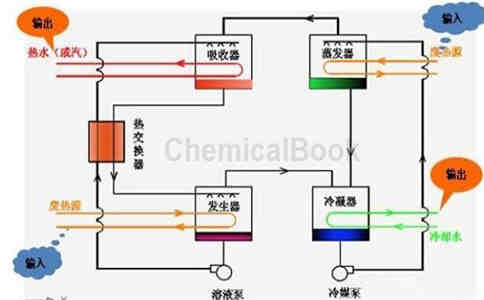

溴化锂制冷工作原理图

内容来自造价通

在溴化锂吸收式制冷中，由于溴化锂水溶液本身沸点很高(1265℃)，极难挥发，所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽;在一定温度下，溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高，液面上的水蒸气饱和分压力越小。

所以在相同的温度条件下，溴化锂水溶液浓度越大，其吸收水分的能力就越强。这也就是通常采用溴化锂作为吸收剂，水作为制冷剂的原因。溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器、循环泵等几部分组成。

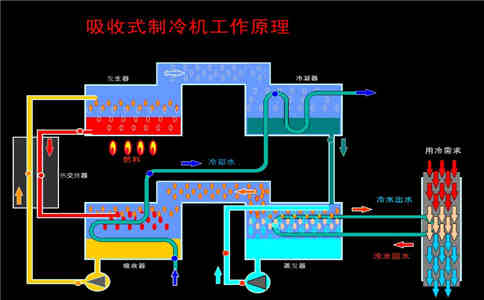

在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化;随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器;水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水;当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的;

在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。如此循环不息，连续制取冷量。由于溴化锂稀溶液在吸收器内已被冷却，温度较低，为了节省加热稀溶液的热量，提高整个装置的热效率，在系统中增加了一个换热器，让发生器流出的高温浓溶液与吸收器流出的低温稀溶液进行热交换，提高稀溶液进入发生器的温度。
