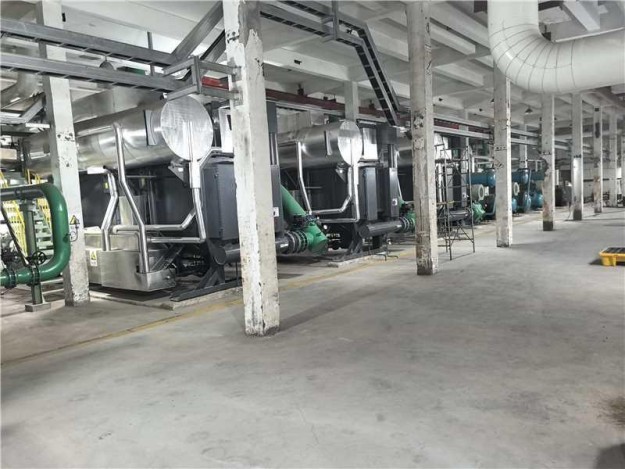

直燃机冷剂泵不工作，溴化锂机组无法正常制冷 原创

"操作屏上报冷剂泵故障，泵不转，整台机组就停摆了。"冷剂泵虽然个头不算大，但在溴化锂直燃机中的作用非常关键——它负责将蒸发器水盘中的冷剂水输送至蒸发器顶部喷淋，一旦停转，蒸发制冷过程直接中断。

冷剂泵的作用是什么

先理解它"管什么"，才能判断问题出在哪里。

溴化锂直燃机的制冷循环中，冷剂水（即制冷剂，通常是纯水）在蒸发器中低压下蒸发吸热，产生冷冻水。蒸发后的冷剂水汇集到蒸发器底部水盘，由冷剂泵抽取并输送至蒸发器顶部的喷淋装置，均匀喷淋在蒸发器铜管束上，继续下一循环。

简单说：冷剂泵停了 → 喷淋停了 → 蒸发制冷停了 → 机组不出冷水了。

溴化锂机组冷剂泵不工作的6种可能原因

1. 电气故障（出现频率较高）

冷剂泵由电机驱动，电气侧故障是停机的常见原因：

• 电源缺相：三相电源中有一相断开，电机无法启动或被烧毁
• 热继电器动作：电机过热触发保护跳闸，需手动复位
• 接触器触点烧蚀：长期运行后接触器触点氧化或烧损，供电不稳定
• 控制回路故障：PLC输出信号异常、中间继电器损坏、接线松动

快速判断：用万用表测量电机接线端子三相电压是否正常，检查热继电器是否跳闸。

2. 电机本身损坏

• 绕组烧毁（通常有焦糊味）
• 轴承卡死（手动盘车转不动或阻力很大）
• 绝缘降低（对地短路导致漏电保护跳闸）

3. 泵体机械卡阻

冷剂泵输送的是冷剂水（纯水），正常情况下机械磨损并不大。但以下几种情况会导致卡阻：

• 水中混入了腐蚀产物或杂质颗粒，卡在叶轮与泵壳之间
• 泵长期停机后叶轮与泵壳之间产生锈蚀粘连
• 轴承磨损后保持架碎裂，卡住转子

快速判断：断电后用手转动电机风扇叶片，看是否能灵活转动。转不动或转动有异响说明机械卡阻。

4. 冷剂水液位过低

冷剂泵需要在液面以下工作，水盘中冷剂水量不足时泵会吸入气体，导致"空转"甚至触发低液位保护停机。

冷剂水不足的常见原因：

• 蒸发温度过低导致冷剂水结冰（罕见但需注意冬季工况）
• 冷剂水被溶液侧"回吸"（溶液浓度过高时可能发生）
• 冷剂水溢流管路异常，水被排出

5. 变频器故障（变频泵适用）

使用变频调速的冷剂泵，变频器本身也可能故障：

• 变频器报过流、过压、欠压等故障代码
• 变频器参数丢失或错误
• 变频器内部IGBT模块损坏

6. 管路或喷嘴完全堵塞

当冷剂水含有较多杂质时，泵的出口管路或喷淋管路可能被堵塞，导致泵出口压力异常升高。虽然泵可能仍在运转，但流量几乎为零，系统会因流量开关不动作而报警并连锁停机。

排查步骤

建议按以下顺序逐一排查，不要跳过步骤直接拆泵：

第一步：查看操作屏报警信息

现代直燃机都有故障自诊断功能。先看操作屏上显示的具体报警代码和报警描述，这比盲目排查高效得多。

常见的冷剂泵相关报警：

• "冷剂泵过载" → 查热继电器和电机电流
• "冷剂泵缺相" → 查电源线路
• "冷剂泵变频故障" → 查变频器代码
• "冷剂水流量过低" → 查管路和喷嘴

第二步：检查电源和控制回路

1. 测量冷剂泵电机接线端三相电压是否正常
2. 检查热继电器是否跳闸（按下复位按钮）
3. 检查接触器吸合是否正常（手动按下接触器测试）
4. 检查控制柜内相关中间继电器和接线端子

第三步：手动盘车判断机械状态

断电状态下手动转动电机后端风扇叶片：

• 转动灵活无阻力 → 机械部分大概率正常
• 转动有阻力或卡住 → 泵体机械卡阻
• 转动时有异响 → 轴承可能损坏

第四步：检查冷剂水液位

通过蒸发器视镜观察水盘液位。液位偏低时需补充冷剂水（注意用蒸馏水或去离子水，不能用自来水）。

第五步：拆卸检查（前四步无法确认时）

1. 关闭冷剂泵前后阀门
2. 拆卸泵体，检查叶轮有无异物卡阻
3. 检查轴承转动状态
4. 检查泵壳内有无明显磨损痕迹

应急处理方案

根据确认的原因采取对应措施：

原因	处理方法
热继电器跳闸	复位后测量运行电流，如果电流仍然偏大需进一步排查
电源缺相	检查配电柜和线路，修复断点
接触器故障	更换接触器（几分钟可完成）
电机烧毁	更换电机（需停机半天左右）
泵体卡阻	打开泵壳清除异物，或更换轴承
冷剂水不足	补充蒸馏水至正常液位
变频器故障	根据故障代码排查，必要时临时切旁路工频运行
管路堵塞	拆卸管路清洗或反冲洗

日常维护预防

• 每季度检查冷剂泵运行电流：对比额定值，偏大说明负载异常或机械阻力增加
• 定期清洗冷剂水过滤器：防止杂质进入泵体和喷淋管路
• 听泵的运行声音：正常应为平稳的嗡嗡声，出现尖锐声或间歇性异响应及时检查
• 保持冷剂水洁净：冷剂水被污染后不仅影响泵，还会导致蒸发器铜管结垢
• 停机超一个月再次开机前要盘车：确认泵未锈住再通电

---

冷剂泵故障多数情况下排查并不复杂，真正麻烦的反而是"找不到报警原因"。处理时注意两点：一是不要在未确认问题之前反复复位热继电器强行开机（可能烧电机），二是不要忘记检查冷剂水液位——这个简单原因经常被忽略。
